產品詳細介紹

浮動式鑄鋼球閥介紹


浮動式鑄鋼球閥 Q(3、6、7、8、9)4（6）1F(N、P)



技術規范

設計標準Design StandardGB/T12237API608
結構長度Face to FaceGB/T12221ASME16.10
法蘭尺寸 Flanged SizeGB/T9113 JB/T79ASME16.5
檢查與實驗Test＆InspectionJB/T9092API598

注：系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

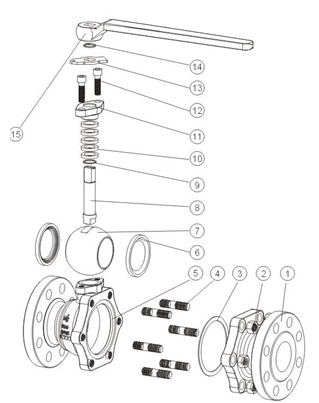

主要零件材質F

序號
No		零件名稱
Part name		材質 Material
GBASTM
1側閥體
Bonnet		WCBA216-WCB
2螺母
Nut		35A194-2H
3墊片
Gasket		柔性石墨+不銹鋼
Graphite + stainless steel		柔性石墨+不銹鋼
Graphite + stainless stee
4螺柱
Bolt		35CrMoAA193-B7
5閥體
Body		WCBA216-WCB
6閥座
Seat		PTFEPTFE
7球體
Ball		25+ENPA105 + ENP
8閥桿
Stem		1Cr13A182-F6a
9墊片
Gasket		PTFEPTFE
10填料
Packing		柔性石墨
Flexible Graphite		柔性石墨
Flexible Graphite
11填料壓蓋
Gland		WCBA216-WCB
12螺釘
Screw nail		35A194-2H
13定位片
Locating piece		Q235A碳鋼
Carbon steel
14擋圈
Ring		65MnAISI 1566
15手柄
Wrench		KT330-08A47-667 235 10

注：抗硫型閥門該零件的材質為GB（1Cr18NI9+Ni.P）、ASTM(A182-304+Ni.P)
抗硫型閥門該零件材質為GB（1Cr18NI9+Ni.P）、ASTM(A276-321)系列閥門
主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

浮動式鑄鋼球閥 Q(3、6、7、8、9)4（6）1F(Y、N、P)

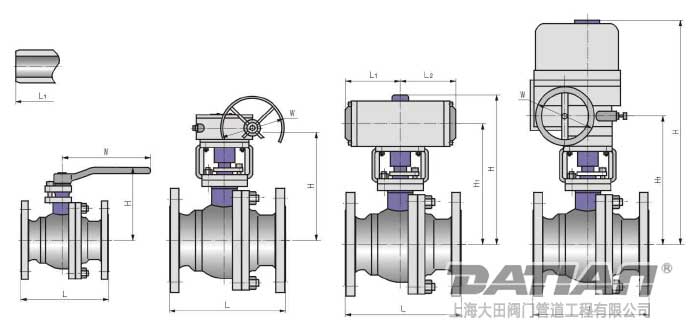

尺寸及重量   PN1.6MPa CLASS 150 10K(JIS)

DN		mm1520253240506580100125150200250
NPSIn1/23/4111/411/2221/23456810
150LB
法蘭Flange		L108117127-165178190203229356394457-
1.6MPa
法蘭Flange		L13014015016580200220250280320360400-
10K(JIS)
法蘭Flange		L108117127-165178190203229365394457533
對焊
Butt Welding		L1140152165-190216241282305381403419-
手動
Hand –
Operated		H596375-95107142152178252272342-
W130130160-230230350400500750750900-
Kg2.33.04.5-7.09.515.019.033.058.093.01600-
渦輪蝸
桿傳動
Worm Gear
Operated		H----------292398-
W----------400600-
型號Type----------AB-
Kg----------180240-
氣動
Air –
Operating		H200204257-264340370389594646646781-
H1122126162-169209239258337437437537-
L1326326347-420426426590523610610885-
L2136136181-181257257257287378378530-
型號TypeAG06AG09AG09-AG13AG13AG13AG13AW13AW17AW17AW20-
Kg6.16.38.1-14.116.63842.15395.3105.2207.8-
電動
Electric
Driving		H-----472486579595650739799-
H1-----377391484500500589649-
W-----190190190190400400400-
型號Type-----Q60-1Q60Q60-1Q60-1Q120-1Q120-1Q120-1
Kg-----2325607597162226-



浮動式鑄鋼球閥 Q(3、6、7、8、9)4（6）1F(Y、N、P)

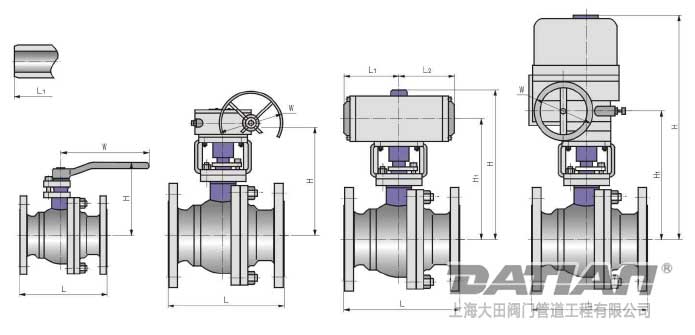

尺寸及重量    PN2.5MPa 4.0MPa CLASS 30020K(JIS)

DNmm1520253240506580100125150200250
NPSIn1/23/4111/411/2221/23456810
300LB法蘭FlangeL140152165-190216241282305381403502-
2.5MPa法蘭FlangeL130140150-165180200220250320400400550-
4.0MPa法蘭FlangeL130140150160200220250280320400400550-
20K(JIS)法蘭FlangeL140152165-190216241283305381403502568
對焊Butt WeldingL1140152165-190216241282305381403502-
手動Hand –OperatedH596375-95167142152178252272342-
W130130160-230230350400500750750900-
Kg2.53.55.5-10.514.523.5305581118200-
渦輪蝸桿傳動Worm GearOperatedH----------292398-
W----------400600-
型號Type----------AB-
Kg----------220365-
氣動Air –OperatingH200204257-264340379452594646744920-
H1122126162-169209248295375437500615-
L1326326347-420426426590523610610885-
L2136136181-181257257257287378378530-
型號TypeAG06AG09AG09-AG13AG13AG13AG13AW13AW17AW17AW20-
Kg6.26.48.5-16.920.942.552.777.9107130220-
電動ElectricDrivingH-----472472579595650739799-
H1-----377391484500500589649-
W-----190190190190400400400-
型號Type-----Q60-1Q60Q60-1Q60-1Q120-1Q120-1Q120-1-
Kg-----23256075100170240-



浮動式鑄鋼球閥Q(3、6、7、8、9)4（6）1F(Y、N、P)

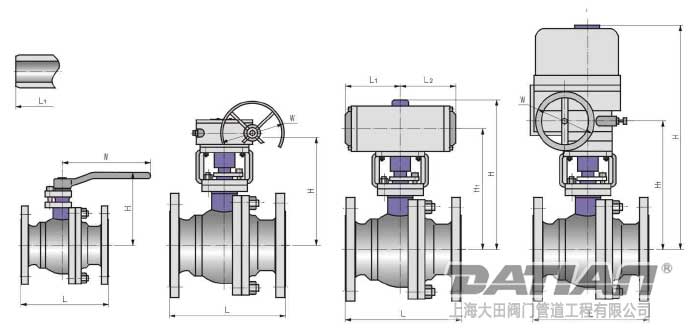

尺寸及重量   PN6.4MPa 10.0MPa CLASS 400 600
DNmm1520253240506580100125150200
NPS1/23/43/4111/411/2221/234568
400LB法蘭FlangeL165190216-241292330356406(432)---
6.4MPa法蘭FlangeL165190216229241292330356432508559660
10.0MPa法蘭FlangeL165190216229241292330356432508559660
對焊Butt WeldingL1165190216-241292330356406(432)---
手動Hand –OperatedH596375-95167180198198---
W160160230-4004006506501050---
Kg6.5913-16.525305566---
渦輪蝸桿傳動Worm GearOperatedH-------292398---
W-------400600---
型號Type-------AB---
Kg-------7285---
氣動Air –OperatingH200204241-264340379452584---
H1122145146-169209248295375---
L1283283283-350590590523610---
L2136181181-181257257287378---
型號TypeAG09AG09AG09-AG09AG13AG13AG13AW17---
Kg6.56.89.3-17.833.645.159.381.2---
電動ElectricDrivingH-----472559599632---
H1-----377449449472---
W-----190190190190---
型號Type-----Q120-1Q120-1Q120-1Q120-1---
Kg-----25607590---

*( )內為PN10.0MPa、Class600尺寸
